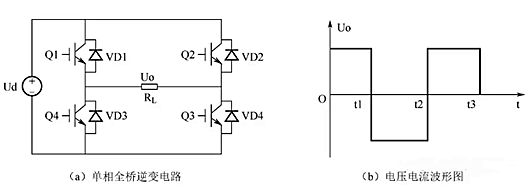

單相全橋逆變電路也稱為‘H橋’電路，由四個功率開關管及其驅動輔助電路構成，...單相全橋逆變電路也稱為‘H橋’電路，由四個功率開關管及其驅動輔助電路構成，工作時Q1與Q4通斷互補、Q2與Q3通斷互補。當Q1、Q3閉合，Q2、Q4斷開時，負載電壓Uo為...
此電路可以應用于很寬的電壓范圍（4.5V~40V，最大19A的電流），R5為可選，當輸...此電路可以應用于很寬的電壓范圍（4.5V~40V，最大19A的電流），R5為可選，當輸入電壓小于20V時可短接；輸入電壓大于20V時建議接上，R5的取值應滿足與R1的分壓使MO...

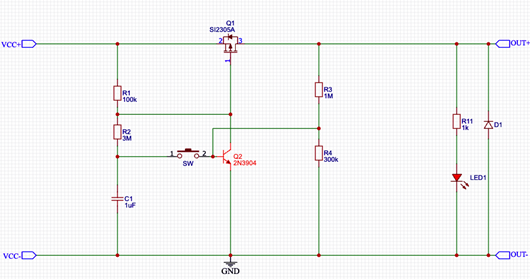

1、上電后Q2 基極為低電平，導致截止，所以Q1 G極為高電平而截止； 2、當按下...1、上電后Q2 基極為低電平，導致截止，所以Q1 G極為高電平而截止； 2、當按下SW開關時，因C1充滿電，此時由C1向Q2放電，導致Q2導通，Q1 G極變?yōu)榈碗娖綄?，R3構...
假使在這里沒有電阻起到偏置電壓的作用，那么 MOSFET 的源極電壓會因為隨著負載...假使在這里沒有電阻起到偏置電壓的作用，那么 MOSFET 的源極電壓會因為隨著負載電流的變化而變化，導致門源電壓出現變化，從而影響 MOSFET 工作狀態。

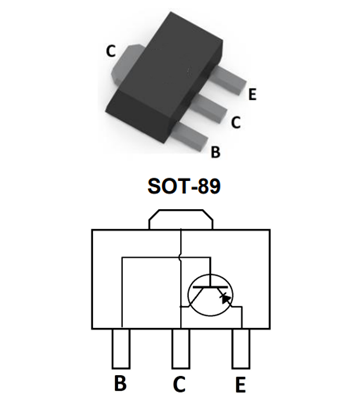

b772集電極基極電壓-40V，集電極-發射極電壓-30V，發射極-基極電壓-6V，最小放...b772集電極基極電壓-40V，集電極-發射極電壓-30V，發射極-基極電壓-6V，最小放大倍數60，最大放大倍數400，耗散功率500mW。采用SOT-89封裝，封裝小巧、熱性能好、...
