干貨|MOS管應用電路實例分析-KIA MOS管
信息來源：本站 日期：2021-03-16
MOS管應用電路:MOS管最顯著的特性是開關特性好，所以被廣泛應用在需要電子開關的電路中。
1. 電平轉換或者隔離電路
電路設計時，不同的子系統之間無可避免的需要數字信號傳遞，不同的系統之間或者設備之間，數字接口電平經常不一致，故需要用到電平轉換電路；
市面上有專門集成的IC實行電平轉換（或者隔離），從省成本的角度（未必省）也可以用MOS管或者三極管自己搭建，如下為MOS管搭建：
注意電平的高低和MOS管方向，外接電路電平是否確定，是否雙向通信和通信速率等因素均影響具體電路的細節考慮，上述供參考。

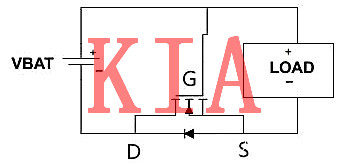

2. 防反接電路
在電源接口設計時，有很多場合需要考慮反接的問題，沒有相應的電路設計的話很容易將電路燒壞，造成損失；MOS管防反接，好處就是壓降小，能規避普通二極管壓降大的弊端；
PMOS管常用在正極，NMOS管常用在負極；上圖只是示意結構，G極具體需要接上阻容器件，同時可以起到緩啟動作用；

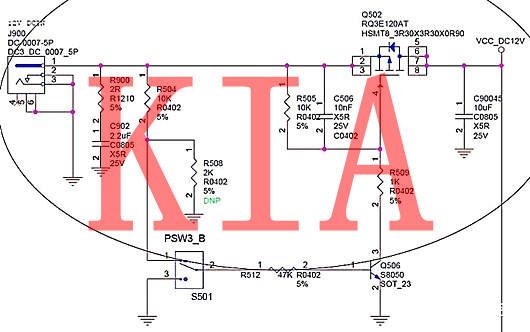

3. 開關電路
作為電子開關控制電源的通斷，一般正極用PMOS管，負極用NMOS管控制；

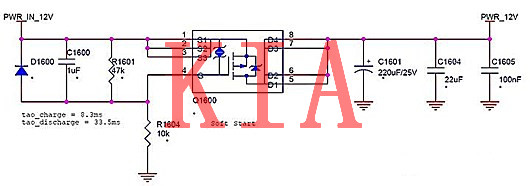

4. 緩啟動電路
上述開關作用中，如果負載容性較大需要緩啟動設計，參見下圖：

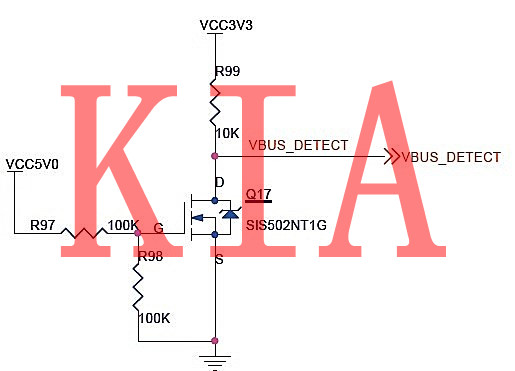

5. 邏輯轉換電路
信號除了電平高低的轉換，很多時候需要電平邏輯高低轉換，MOS管和三極管都可以實現，下面是MOS管的方式，供參考：
6. 放大電路

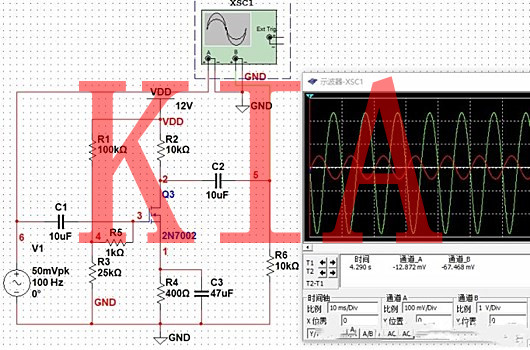

對于跨導大的VD-MOS管，可以用來搭建放大電路，如下所示為MOS管放大電路仿真：
MOS管在電路中還有很多其他用途，暫時先介紹上面幾種；注意在大功率電路設計中，務必理解各種參數的實際意義和關聯關系，以免造成嚴重后果。
