MOS驅動感性負載-PWM電路

通常的做法都是PWM信號直接到MOS管G極，這樣做正常功能不會有問題，但異常時，如輸出PWM的控制器故障或MCU死機，端口恰好一直持續高電平，那MOS就一直導通，感性負載磁飽和后大電流發熱，甚至有可能燒毀線圈和MOS管。

那通過下面的電路僅加入電容和二極管兩個元件就可以避免了，如下圖：

MOS驅動感性負載 PWM

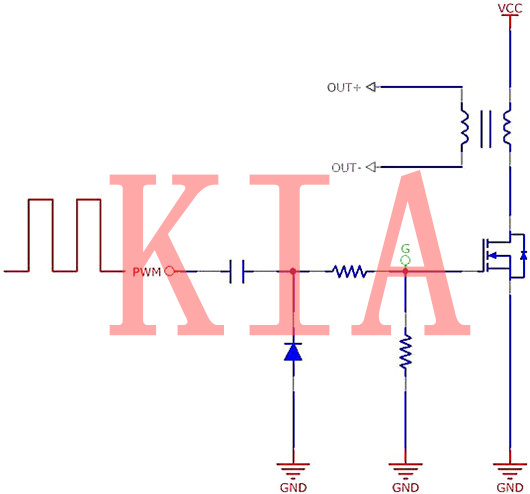

電路圖

1）正常PWM輸入時，因隔離電容足夠大，高電平期間信號了幾乎可完整通過，低電平時電容通過二極管放電，放一次你是MOS管G極被下拉到地而截止。

2）當異常持續輸入高電平時，電容C被從滿電后相當于斷開，G極被下拉到地MOS管截止。這樣既保證了電容的“隔直”特性，有效保護了后級負載，又保證了信號幅度。

MOS驅動感性負載 PWM

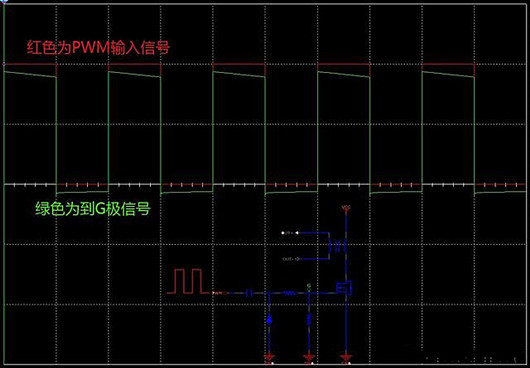

波形圖
