PMOS、NMOS-全橋變換器原理詳解-KIA MOS管
信息來源：本站 日期：2023-06-25
全橋變換器工作過程示意圖

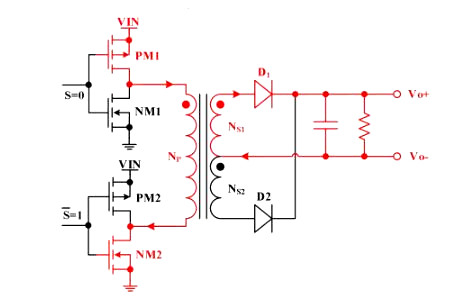

當S=0時，P型溝道MOS管PM1和N型溝道MOS管NM2導通，P型溝道MOS管PM2和N型溝道MOS管NM1截止，形成第一方向的隔離傳輸：
在變壓器原邊，電流從輸入電源正端VIN經過PM1后從變壓器原邊繞組NP的同名端流入，異名端流出，并經過NM2后流到輸入電源GND；
在變壓器副邊，電流從繞組NS1的異名端流入，同名端流出，再經過正向導通整流二極管D1后到達變換器的輸出端，繞組NS2無電流通過，整流二極管D2處于截止狀態。

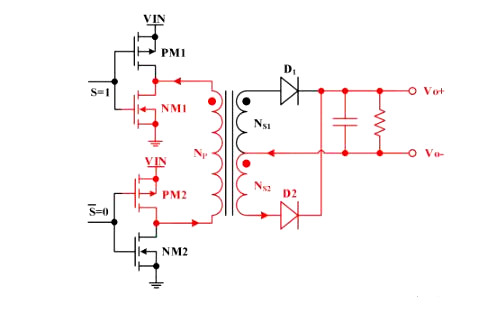

當S=1時，P型溝道MOS管PM2和N型溝道MOS管NM1導通，P型溝道MOS管PM1和N型溝道MOS管NM2截止，形成第二方向的隔離傳輸：
在變壓器原邊，電流從輸入電源正端VIN經過PM2后從變壓器原邊繞組NP的異名端流入，同名端流出，并經過NM1后流到輸入電源GND；
在變壓器副邊，電流從繞組NS2的同名端流入，異名端流出，再經過正向導通整流二極管D2后到達變換器的輸出端，繞組NS1無電流通過，整流二極管D1處于截止狀態。
