防反接--二極管接在VIN端

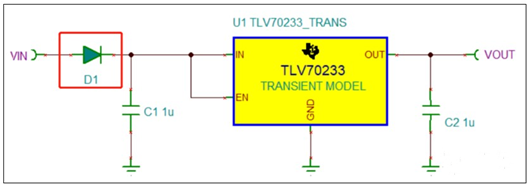

輸入VIN串一個二極管，如下圖所示的D1，有兩個作用，一個是防止電源反接；輸入輸出壓差大的應用，二極管可以承擔一部分LDO的熱損。
防反接原理：

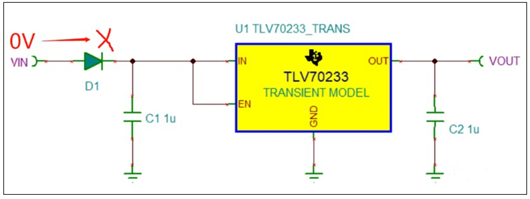

當VIN和GND接反的時候，因?yàn)槎O管D1的存在，使GND無法進入LDO，無法形成電流回路，保護了LDO。
防反接--二極管接在GND端

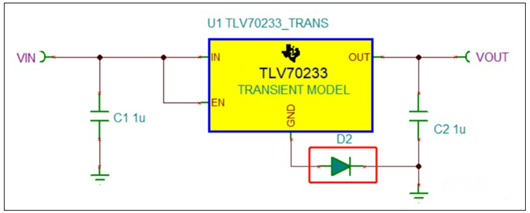

防反接的，二極管還可以接在系統GND和LDO芯片GND之間，如下圖所示的D2。
防反接原理：

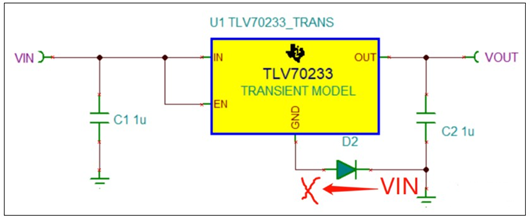

當VIN和GND接反的時候，因?yàn)槎O管D2的存在，使VIN無法進入LDO，無法形成電流回路，保護了LDO。

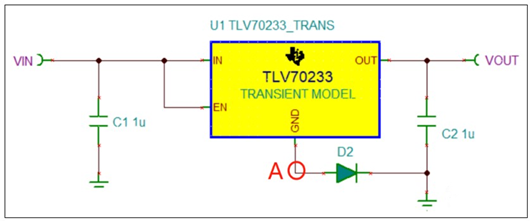

因?yàn)镈2的存在，會抬升LDO GND（A點）的電壓，A的電壓差不多為D2的導通壓降。

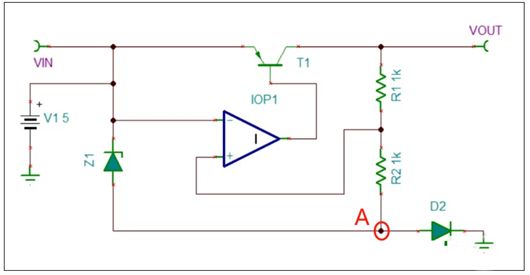

畫出老式PNP架構的LDO，可以看出，A的電壓抬升之后，會導致VOUT輸出減小，使用D2做防反接，這一點是要考慮進去的。

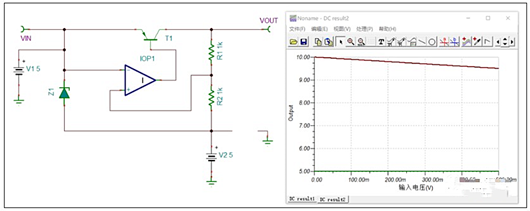

將二極管換作一個電壓源，簡單跑一下直流傳輸特性，可以看出，隨著V2（A點電壓）的增大，輸出VOUT是減小的趨勢。
