12v轉220v逆變器電路一

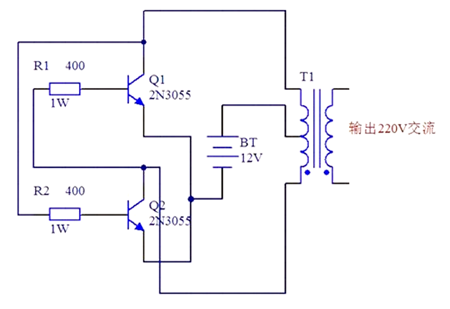

采用功率較大的三極管2N3055，電阻兩個，且最好電阻的功率選大一點，這樣電路的輸出功率也會相應地增加，現在用到的最多的是1/4W的電阻，只要選擇四個電阻并聯大約是400Ω就可以了。

這其實就是一個震蕩電路，就是把直流電變成交流電，然后通過變壓器升壓變成220V，然后在輸出端接上用電器即可，不過就這幾個元件做出來的逆變器，輸出波形肯定沒有電網標準，但驅動電燈泡是足夠的。

電阻是用四個1/4W的電阻并聯組成的，但是由于這款變壓器的功率較低，這四個元件并聯也屬于大材小用，照著原理圖把元件進行電氣連接，最后檢查無誤后即可通電，但一定要注意，輸出端電壓已經超過人的安全電壓，操作時要做好安全措施。

通上電之后可以聽到信號震蕩的聲音，這時候在萬用表上就可以讀出電壓示數，我們這個是211V，而且是非常穩定。

12v轉220v逆變器電路二

簡單的12V轉220V逆變器的電路，用到兩個三極管兩個電阻，再加上一個變壓器，通上電就可以在輸出端產生交流電，可以帶動220V白熾燈。

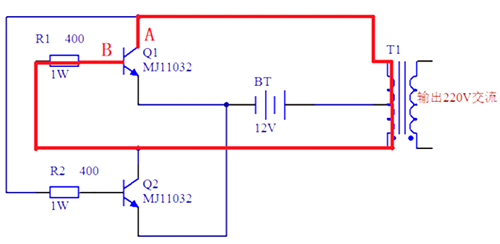

假設此時剛剛通上電源，在通電源的一瞬間，對三極管Q1來說，集電極也就是原理圖中的A點是和電源正極相連，同樣對于B點也就是基極是隔著一個大功率電阻和電源正極相連，所以他滿足三極管導通條件。

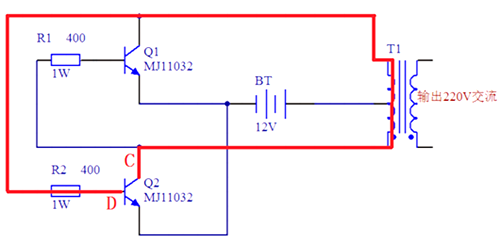

三極管Q2，當通上電源的一瞬間，集電極也就是C點是和電源正極連在一塊的，而基極也就是D點，通過一個大功率電阻和電源正極相連，同樣滿足導通條件。

所以就剛通上電源的一瞬間來說，三極管Q1和Q2所處的狀態是一樣的，但是兩個三極管材質不可能完全一樣，所以剛通上電的一瞬間是有一個導通順序的。假設此刻Q1先導通，電流從電源正極流出，通過變壓器和三極管Q1流到電源負極。

由于三極管Q1導通后會瞬間進入到飽和狀態，所以集電極和發射極之間的壓降很低，一般會小于0.3V，所以A點的電位也會隨著降低，同樣B點的電位也會隨之降低，由于Q1導通時發射極正偏壓降在0.7V左右，顯然0.3V是不夠的，因此Q1會變成截止?fàn)顟B(tài)。

當Q1逐漸變成截止?fàn)顟B(tài)，同時三極管Q2的基極和集電極的電位也會隨之升高，在某時刻會滿足Q2的導通條件。

當Q2導通后，電流從電源正極流出，通過變壓器和三極管Q2流到電源負極。由于三極管Q2導通后會瞬間進入到飽和狀態，所以集電極和發射極之間的壓降很低，這和Q1情況一樣，同樣Q2基極的電位也會隨之降低，由于Q2導通時發射極正偏壓降在0.7V左右，顯然0.3V是不夠的，因此Q2會變成截止?fàn)顟B(tài)。

Q2截止后Q1又會變成導通狀態，就這樣反復循環，兩個三極管輪流導通產生交流電，再通過變壓器升壓，最后輸出想要的電壓，如果輸出電壓在220V左右，連上一個220V的燈泡，可以看到能正常發光。

12v轉220v逆變器電路三

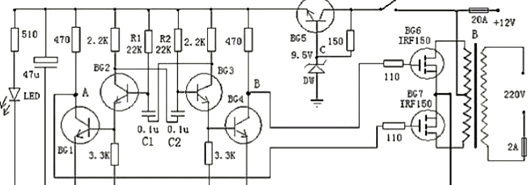

簡單容易制作的逆變器原理圖，可以將12V直流電源電壓逆變?yōu)?20V交流電。

BG2與BG3組成多諧振蕩器推動整個電路的運行，然后通過BG1和BG4來控制BG6和BG7工作。振蕩電路由BG5和DW組的穩壓電源供電，使得多諧振蕩器輸出的頻率穩定。在制作時，變壓器可選有常用雙12V輸出的市電變壓器。可根據需要，選擇適當?shù)?2V蓄電池容量。蓄電池容量越大，工作時間越長。
