繼電器驅動電路,繼電器電路圖分享-KIA MOS管
信息來源：本站 日期：2025-06-16

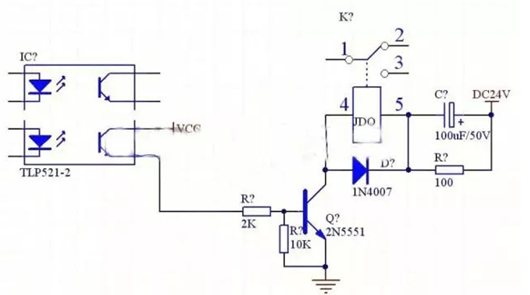

24V繼電器的驅動電路如圖，繼電器串聯RC電路：這種形式主要應用于繼電器的額定工作電壓低于電源電壓的電路中。當電路閉合時，繼電器線圈由于自感現象會產生電動勢阻礙線圈中電流的增大，從而延長了吸合時間，串聯上 RC 電路后則可以縮短吸合時間。

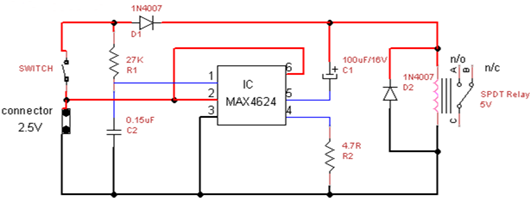

該低壓繼電器驅動電路采用 IC MAX 4624 構建。該 MAX 4624 IC 稱為低壓、單電源 SPDT 模擬開關。這里該電路用 2.5V 電源驅動 5V 繼電器器件。
電源源連接繼電器和MAX4624 IC的電源引腳2和6，數字控制輸入引腳通過R1和C1元件連接。模擬開關公共引腳5與C1電容器連接，當開關閉合時，R1和C1元件根據它們的值產生定時信號，該信號被視為數字控制輸入，因此開關輸出驅動繼電器。

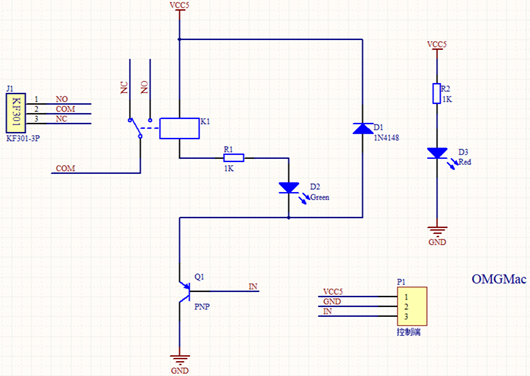

如圖所示，首先是J1的3P接口是用于接被控電路，也就是接到想用繼電器控制的電路上，而COM端則是接到被控電路的一段，然后另外一段選擇接NO(常開)還是NC（常閉)，根據選擇的結果來決定未上電時候是“常閉狀態”還是“常開狀態”。
如果未上電前是“常閉狀態”，通電之后銜鐵吸合后就變為“常開狀態”，反之亦然。所以舉個例子當被控電路接到了常開上，那通過控制電路使繼電器的磁鐵通電，然后銜鐵吸合或反彈，使其從常閉轉到常開，這樣被控電路就閉合產生一個回路，從而達到通過小電流控制大電流作用。
然后中間的部分就是控制電路，通過三極管四的開關作用使整個回路（從VCC5到GND的回路）閉合，從而使繼電器的磁鐵通電，而D2_LED的作用是為了提示繼電器是否吸合，D1的二極管是為了防止三極管不導通時候形成回路，防止元器件被感應電壓擊穿損壞。
最后右邊的D3_LED是當做電源燈使用，為了方便查看模塊是否上電，而控制端P1也是采用一個3P的端子，則是提供模塊的電源、地以及最主要作用的控制輸入IN部分。
