逆變電路三種調壓方式

脈寬調制（PWM）

通過調節脈沖寬度（占空比）來改變輸出電壓有效值，固定開關頻率。

脈沖頻率調制（PFM)

保持脈沖寬度固定，通過調整開關頻率來改變單位時間內能量傳輸次數，從而調節電壓。

移相控制

在橋式電路中調整上下橋臂的相位差，改變輸出電壓波形幅值。

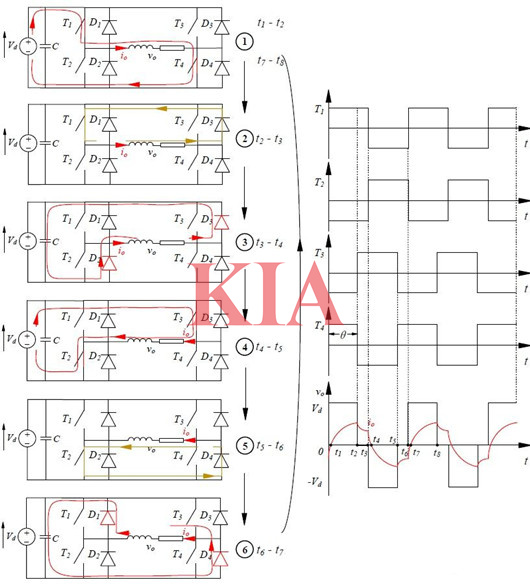

全橋逆變電路移相電壓調節：

逆變電路調壓方式詳解

脈寬調制（PWM）調壓

脈寬調制是一種通過改變脈沖寬度來調整輸出電壓的調壓方式。在PWM調壓中，逆變電路的開關器件在高頻開關狀態下工作，通過調整開關器件的導通時間，實現對輸出電壓的有效控制。

PWM調壓原理

PWM調壓的基本原理是將直流電源通過開關器件進行高頻開關，形成一系列脈沖電壓，然后將這些脈沖電壓通過濾波器濾除高頻成分，得到所需的交流電壓。PWM調壓的核心是控制開關器件的導通時間，即脈寬。

相位控制調壓

相位控制調壓是通過改變交流電的相位來調整輸出電壓的調壓方式。在相位控制調壓中，逆變電路的開關器件在每個交流周期內的不同相位進行開關操作，從而改變輸出電壓的有效值。

相位控制調壓原理

相位控制調壓的基本原理是利用交流電的相位特性，通過控制開關器件的開關時刻，改變輸出電壓的有效值。在每個交流周期內，開關器件的導通時間與周期的比例決定了輸出電壓的大小。

頻率調制調壓

頻率調制調壓是通過改變逆變電路的開關頻率來調整輸出電壓的調壓方式。在頻率調制調壓中，逆變電路的開關頻率與輸出電壓成正比，通過調整開關頻率，可以實現對輸出電壓的控制。

頻率調制調壓原理

頻率調制調壓的基本原理是利用逆變電路的開關頻率與輸出電壓的關系，通過控制開關頻率，實現對輸出電壓的調整。當開關頻率增加時，輸出電壓也會相應增加；反之，當開關頻率減小時，輸出電壓也會相應減小。

逆變器mos管

逆變器中的MOS管主要作為高速電子開關，實現直流電到交流電的高效轉換，并承擔電壓/電流調節、電路保護等核心功能。

電能轉換控制

MOS管通過高頻開關動作（可達數百KHz），在逆變器拓?fù)浣Y(jié)構（如全橋、推挽式）中交替導通，將直流電轉換為交流電。例如全橋逆變器使用4個MOS管組成互補開關，輸出220V交流電。

效率提升關鍵

低導通電阻（Rds(on））：減少能量損耗，例如1000W逆變器中損耗可控制在2%以內。

高頻特性：減小變壓器和濾波元件體積，提升功率密度（如USB快充適配器）。

動態響應與精準控制

配合數字控制（如DSP），MOS管實現納秒級開關響應，支持精確的脈寬調制（PWM），輸出低諧波失真（THD<3%）的正弦波或修正波。
